สวัสดีเพื่อนๆ หากคุณเคยทำงานกับเฟืองโต๊ะหมุน ไม่ว่าคุณจะเป็นช่างเครื่อง วิศวกรอุตสาหกรรม หรือแม้แต่มือสมัครเล่นที่ชอบใช้ระบบอัตโนมัติแบบกำหนดเอง คุณจะรู้ว่ากระปุกเกียร์ที่จับคู่กับโต๊ะหมุนนั้นสร้างหรือพังได้ ฉันขายเกียร์โต๊ะหมุนมาเป็นเวลากว่า 12 ปีแล้ว และขอบอกเลยว่า ฉันเคยเห็นคนจำนวนมากเกินไปที่คว้ากระปุกเกียร์ธรรมดาตัวแรกที่พวกเขาพบ แต่กลับพบกับสิ่งที่หยุดกลางคัน เสื่อมสภาพใน 6 เดือน หรือไม่สามารถรับภาระที่พวกเขาต้องการได้ วันนี้ ผมจะแจกแจงโดยละเอียดเกี่ยวกับวิธีการเลือกกระปุกเกียร์ที่เหมาะสมสำหรับเฟืองโต๊ะหมุนของคุณ ไม่มีศัพท์เฉพาะใดๆ เป็นเพียงคำพูดจริงจากคนที่ใช่ และใครเป็นผู้จัดหาชิ้นส่วนจำนวนมากที่จับคู่กับระบบเหล่านี้ (เช่น แผ่นเหล็กสแตนเลสตัดด้วยเลเซอร์สำหรับหน้าแปลนเสริมแรง ลองดูที่นี่ หากคุณสงสัย)
ก่อนอื่น เรามาเข้าหน้ากันก่อน: โต๊ะหมุนไม่ใช่แค่จานหมุน เป็นสิ่งที่ช่วยให้คุณหมุนชิ้นงานบนโรงงาน CNC, สายการประกอบ, ระบบขนถ่ายวัสดุ แม้กระทั่งแท่นพิมพ์ขนาดใหญ่ กระปุกเกียร์เป็นกล้ามเนื้อที่ทำให้การหมุนนั้นราบรื่น สม่ำเสมอ และมีพลังมากพอที่จะยกหรือปั่นของหนักได้ ข้ามกระปุกเกียร์ที่ไม่ถูกต้อง และการตั้งค่าทั้งหมดของคุณก็เหมือนระเบิดเวลา เริ่มจากปัจจัยที่ใหญ่ที่สุดที่ผู้คนมองข้าม: ความจุในการบรรทุก
น้ำหนักบรรทุกไม่ใช่แค่น้ำหนักที่คุณหมุนอยู่บนโต๊ะเท่านั้น มีอยู่ด้วยกัน 2 ประการ: ภาระคงที่ (น้ำหนักยังคงอยู่บนโต๊ะ) และภาระแบบไดนามิก (แรงเมื่อคุณเริ่มหมุน เพิ่มความเร็ว ลดความเร็วลง หรือแม้แต่ออกแรงกดบนชิ้นงานในขณะที่หมุน—เหมือนกับการตัดโลหะของโรงสี) ผู้ชายหลายคนที่ฉันคุยด้วยแค่ดูตัวเลขคงที่ และนั่นเป็นความผิดพลาด หากคุณกำลังตัดเฉือนบล็อกเหล็กหนัก 500 ปอนด์ โหลดแบบไดนามิกเมื่อเครื่องมือกัดเข้าไปอาจเพิ่มเป็นสองเท่าของจำนวนคงที่ และกระปุกเกียร์ที่รับน้ำหนักคงที่ 500 ปอนด์จะระเบิดเร็วกว่าลำโพงราคาถูกในงานแสดงโลหะ
ตัวอย่างเช่น ปีที่แล้ว ลูกค้ามาหาฉันพร้อมกับเฟืองโต๊ะหมุนสำหรับกลุ่มผลิตภัณฑ์ส่วนประกอบยานยนต์ขนาดเล็ก เขาเลือกกระปุกเกียร์ที่รับน้ำหนักคงที่ 1,000 ปอนด์ แต่เขาหมุนชิ้นส่วนหนัก 1,800 ปอนด์ บวกกับแรงของหุ่นยนต์หยิบและวางที่จับชิ้นส่วนเหล่านั้นขณะหมุน การทดสอบครั้งแรกของเขา? เกียร์หลุด 3 วันต่อมา เราเปลี่ยนกระปุกเกียร์รับน้ำหนักไดนามิก 2,200 ปอนด์ และเขายังคงใช้งานได้ใน 18 เดือนต่อมา หากคุณทำงานเกี่ยวกับชิ้นส่วนยานยนต์ คุณอาจต้องการชิ้นส่วนที่ทนทานต่อความเค้นซ้ำๆ เราสามารถเชื่อมโยงคุณด้วยส่วนประกอบยานยนต์ที่ปรับแต่งเองซึ่งสร้างขึ้นเพื่อให้ตรงกับข้อกำหนดกระปุกเกียร์ของคุณ ไม่มีขยะขนาดเดียวที่เหมาะกับทุกประเภท
ถัดไป: ความเร็วในการหมุน นี่เป็นอีกสิ่งหนึ่งที่ "ถูกต้อง" ขึ้นอยู่กับกรณีการใช้งานของคุณ ความเร็วเฟืองโต๊ะหมุนมีตั้งแต่ 1 RPM สำหรับการตัดเฉือนหนัก ไปจนถึง 100+ RPM สำหรับงานประกอบขนาดเล็ก หากคุณกำลังทำการกัด CNC คุณต้องใช้ความเร็วที่ช้า แม่นยำ และสม่ำเสมอ ความเร็วที่รวดเร็วจะทำให้เกิดการสั่นสะเทือนที่ทำให้การตัดของคุณเลอะเทอะ แม้กระทั่งทำให้ชิ้นงานที่ละเอียดอ่อนแตกร้าว สำหรับสายการบรรจุ บางทีคุณอาจต้องการการหมุนที่เร็วขึ้นเพื่อให้สายการผลิตเคลื่อนที่ แต่ถึงอย่างนั้น คุณคงไม่ต้องการให้หมุนเร็วจนชิ้นส่วนหลุดออกจากโต๊ะ
เคล็ดลับมือโปรจากร้านค้า: เมื่อคำนวณความเร็ว อย่าลืมอัตราทดเกียร์ด้วย ความเร็วของมอเตอร์ (เช่น 1,750 RPM สำหรับมอเตอร์ไฟฟ้ามาตรฐาน) คูณด้วยอัตราทดเกียร์จะให้ความเร็วของโต๊ะหมุน หากคุณต้องการ 2 RPM ในการกัดชิ้นงานที่มีเส้นผ่านศูนย์กลาง 10 ฟุต คุณจะต้องมีอัตราทดเกียร์ประมาณ 875:1 ทำให้อัตราส่วนนั้นยุ่งเหยิง แล้วคุณจะทำงานช้าเกินไปหรือเร็วเกินกว่าจะควบคุมได้ ฉันมีลูกค้าบางรายที่พยายามข้ามการคำนวณอัตราทดเกียร์ และสุดท้ายพวกเขาก็ได้โต๊ะหมุนที่หมุนเร็วมากจนแทบจะเป็นเครื่องปั่นในครัวได้ ซึ่งไม่ใช่สิ่งที่คุณต้องการสำหรับงานที่แม่นยำแน่นอน
แล้วมีแรงบิด. แรงบิดคือสิ่งที่เปลี่ยนภาระใช่ไหม? ไม่ใช่แรงม้า ผู้คนผสมสองสิ่งนี้เข้าด้วยกันตลอดเวลา แรงม้าคือความเร็วที่คุณทำงาน แรงบิดคือแรงที่คุณต้องใช้ในการทำงานนั้น สำหรับโต๊ะหมุน โดยเฉพาะโต๊ะที่มีน้ำหนักมาก แรงบิดเป็นสิ่งสำคัญ หากกระปุกเกียร์ของคุณมีแรงบิดไม่เพียงพอ เกียร์จะหมุนได้ยากแม้ว่าความเร็วจะเหมาะสม ทำให้เกิดการลื่นไถล ฟันเฟืองสึกหรอ หรือแม้แต่มอเตอร์ร้อนเกินไปและไหม้หมด
คุณจะคำนวณแรงบิดที่ต้องการได้อย่างไร? มันเป็นสูตรง่ายๆ แต่ฉันจะสำรองตำราเรียนไว้ให้คุณ โดยคูณรัศมีการรับน้ำหนัก (ครึ่งหนึ่งของเส้นผ่านศูนย์กลางของโต๊ะหมุน) ด้วยน้ำหนักบรรทุก จากนั้นเพิ่มอีก 20-30% เพื่อความปลอดภัย หากโต๊ะของคุณมีเส้นผ่านศูนย์กลาง 4 ฟุต (รัศมี 2 ฟุต) และน้ำหนักบรรทุกของคุณคือ 500 ปอนด์ นั่นก็คือ 2*500 = 1,000 ปอนด์-ฟุต บวกด้วย 250 ปอนด์เพื่อความปลอดภัย ดังนั้น คุณจึงต้องใช้กระปุกเกียร์ที่มีแรงบิดอย่างน้อย 1,250 ปอนด์-ฟุต ผู้จำหน่ายกระปุกเกียร์ราคาถูกจะให้คะแนนแรงบิดต่ำ ดังนั้นควรตรวจสอบโหลดเต็มเทียบกับโหลดสูงสุดเสมอ ลูกค้าเฟืองโต๊ะหมุนของเราจำนวนมากมาหาเราหลังจากถูกผู้ขายทำให้ค่าแรงบิดเพิ่มขึ้น ดังนั้นเราจึงมอบข้อมูลจำเพาะที่ผ่านการทดสอบจริงและผ่านการทดสอบแล้วเสมอไม่ว่าจะอย่างไรก็ตาม

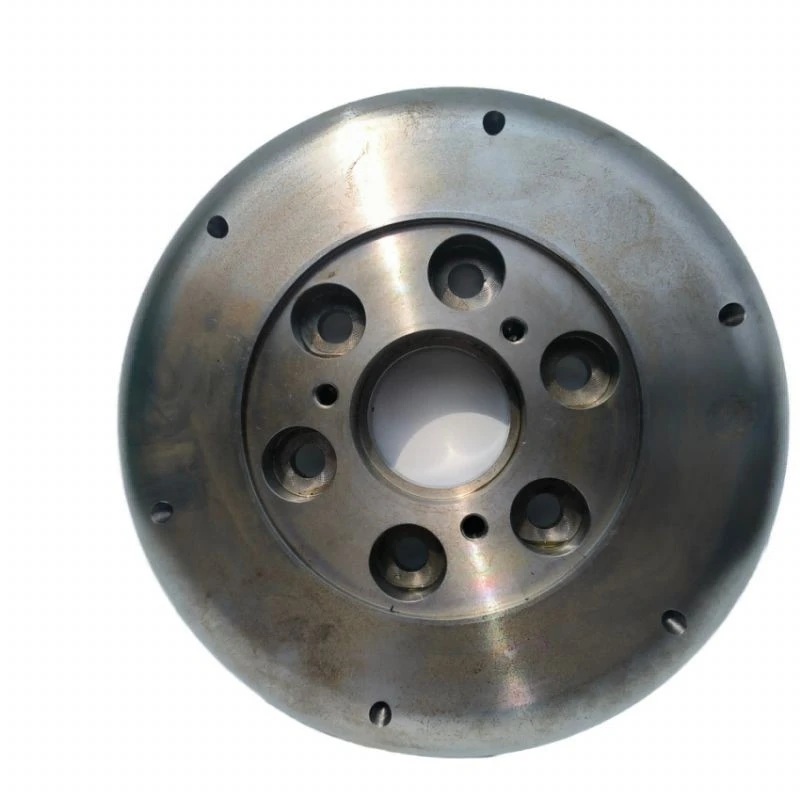

ตอนนี้สไตล์การติดตั้งและพื้นที่ คุณสามารถมีกระปุกเกียร์ที่ทรงพลังที่สุดในโลกได้ แต่ถ้ามันไม่พอดีกับตำแหน่งที่เกียร์ตั้งโต๊ะแบบหมุนของคุณควรจะไป มันก็ไร้ประโยชน์ การติดตั้งมีสามประเภทหลัก: การติดตั้งแบบแปลน การติดตั้งเพลา และการติดตั้งแบบตีนผี การยึดหน้าแปลนเป็นวิธีที่พบได้บ่อยที่สุดสำหรับโต๊ะหมุน โดยเกิดขึ้นเมื่อกระปุกเกียร์โบลต์เข้ากับด้านล่างของโต๊ะหมุนโดยตรง ดังนั้นจุดศูนย์กลางของเกียร์จึงเรียงตัวกันอย่างสมบูรณ์ สำหรับสิ่งนี้ คุณจะต้องมีหน้าแปลนด้านนอกที่ตรงกับรูปแบบสลักเกลียวของโต๊ะหมุน และหากคุณต้องการความแข็งแกร่งเป็นพิเศษ เราสามารถจัดหาชิ้นส่วนหน้าแปลนที่มีความแม่นยำซึ่งจับคู่กับชุดเกียร์ของเรา ซึ่งทำจากแผ่นเหล็กสแตนเลสตัดด้วยเลเซอร์ที่ไม่บิดเบี้ยวภายใต้ภาระหนัก
การยึดเพลาเกิดขึ้นเมื่อกระปุกเกียร์ยึดติดกับเพลาที่วิ่งผ่านโต๊ะหมุน เหมาะสำหรับโต๊ะขนาดเล็ก ขายึดมีไว้สำหรับโต๊ะอุตสาหกรรมขนาดใหญ่ โดยที่กระปุกเกียร์จะยึดเข้ากับฐานแยกจากกันบนพื้นหรือในโครง อย่าลืมตรวจสอบระยะห่างรอบๆ กระปุกเกียร์ หากคุณมีท่อ สายไฟ หรืออุปกรณ์อื่นๆ อยู่ใกล้ๆ กระปุกเกียร์แบบขาใหญ่อาจไม่พอดี เมื่อเดือนที่แล้ว ลูกค้ามีโต๊ะหมุนขนาดเส้นผ่านศูนย์กลาง 6 ฟุต และเขาคิดว่าแท่นยึดแบบเท้าจะใช้งานได้ แต่สายพานลำเลียงที่มีอยู่ในสายการผลิตของเขาขวางทางอยู่ ดังนั้นเราจึงเปลี่ยนให้เขาใช้กระปุกเกียร์แบบติดตั้งหน้าแปลน และเขาก็ยินดีที่จะไม่ดัดแปลงใดๆ
ปัจจัยด้านสิ่งแวดล้อม—นี่คือส่วนที่หลายๆ คนกังวล เกียร์โต๊ะหมุนของคุณจะอยู่ที่ไหน? อยู่ในร้านขายเครื่องจักรที่เต็มไปด้วยฝุ่นซึ่งมีเศษโลหะติดทุกชิ้นส่วนหรือไม่? อยู่ข้างนอก โดนฝน หิมะ และอุณหภูมิแปรปรวนหรือไม่? มันอยู่ในโรงงานแปรรูปอาหารที่ต้องล้างทำความสะอาดและปลอดภัยกับอาหารหรือไม่? สำหรับสภาพแวดล้อมที่มีฝุ่นมาก คุณต้องมีกระปุกเกียร์ที่มีตลับลูกปืนแบบปิดผนึกและตัวเรือนป้องกันเพื่อป้องกันไม่ให้เศษผงหลุดออกมา สำหรับการใช้งานกลางแจ้ง วัสดุที่ทนต่อการกัดกร่อน เช่น อลูมิเนียมหรือสแตนเลส ไม่สามารถต่อรองได้ เนื่องจากเหล็กธรรมดาจะเกิดสนิมได้ในหนึ่งปี สำหรับโรงงานอาหาร คุณต้องใช้กระปุกเกียร์ที่มีสารหล่อลื่นเกรดอาหารและไม่มีรอยแยกที่แบคทีเรียสามารถเจริญเติบโตได้
เมื่อไม่กี่ปีก่อน ฉันมีลูกค้าที่ซื้อกระปุกเกียร์ราคาถูกสำหรับโต๊ะหมุนในโรงเลื่อย มีฝุ่นอยู่ทุกที่ อุณหภูมิผันผวนจาก 30F ในตอนกลางคืนเป็น 100F ในตอนกลางวัน พลาสติกซีลกระปุกเกียร์แตกใน 2 เดือน ฝุ่นเข้าเกียร์หลุด เราแทนที่มันด้วยกระปุกเกียร์เหล็กหล่อที่มีการซีลซึ่งมีซีลที่ทนต่ออุณหภูมิ และมันยังคงทำงานในโรงงานนั้นในอีก 7 ปีต่อมา หากคุณมีงานหนัก เช่น การเลื่อยวัสดุขนาดใหญ่ เราจะทำงานร่วมกับลูกค้าเกี่ยวกับการตั้งค่ากระปุกเกียร์และรอกที่สามารถรับมือกับความเครียดประเภทนั้นได้ ลองดูตัวรอกเลื่อยในตัวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่เราจัดหาให้ ซึ่งจับคู่ได้อย่างสมบูรณ์แบบกับกระปุกเกียร์สำหรับงานหนักสำหรับโต๊ะหมุนแบบเลื่อย
อีกสิ่งหนึ่ง: การบำรุงรักษาและการบริการ เอาจริงๆ นะ ไม่มีกระปุกเกียร์ไหนคงอยู่ตลอดไป บางแห่งจำเป็นต้องเปลี่ยนถ่ายน้ำมันเครื่องทุกปี บางแห่งปิดผนึกตลอดชีวิต หากคุณดำเนินการตลอด 24 ชั่วโมงทุกวัน เช่น ศูนย์กระจายสินค้า คุณจะไม่สามารถปิดระบบเป็นเวลา 3 วันเพื่อเปลี่ยนกระปุกเกียร์ที่ปิดผนึกได้ คุณต้องมีกระปุกเกียร์ที่คุณสามารถระบายและเติมน้ำมันได้อย่างง่ายดาย หรือแม้แต่เปลี่ยนชิ้นส่วนแต่ละชิ้นหากมีสิ่งผิดปกติเกิดขึ้น (เช่น บุชชิ่งปลอกเพลาซึ่งมีราคาถูกกว่าการเปลี่ยนกระปุกเกียร์ทั้งหมดมาก) สำหรับงานอดิเรกเล็กๆ น้อยๆ กล่องเกียร์แบบปิดผนึกอาจจะใช้ได้ แต่สำหรับการใช้งานในอุตสาหกรรม ความสามารถในการซ่อมบำรุงถือเป็นเรื่องใหญ่ ฉันถามลูกค้าอยู่เสมอว่า คุณมีทีมงานบำรุงรักษาที่สามารถดูแลการบำรุงรักษากระปุกเกียร์ หรือคุณต้องการบางอย่างที่แทบไม่ต้องบำรุงรักษาเลยหรือไม่ คำถามนั้นเพียงอย่างเดียวช่วยให้ผู้คนปวดหัวได้มาก
เดี๋ยว เรามาพูดถึงประเภทเกียร์กันดีกว่า เพราะมันเชื่อมโยงโดยตรงกับกระปุกเกียร์ เฟืองโต๊ะหมุนส่วนใหญ่ใช้เฟืองตัวหนอนหรือกระปุกเกียร์ดาวเคราะห์ เฟืองตัวหนอนเหมาะสำหรับแรงบิดสูง ความเร็วต่ำ และล็อคตัวเองได้ (โต๊ะของคุณจะไม่หมุนไปข้างหลังเมื่อมอเตอร์ดับ) นั่นเป็นข้อดีอย่างมากในเรื่องความปลอดภัย หากคุณต้องบรรทุกของหนัก คุณคงไม่อยากให้โต๊ะหล่นเมื่อไฟฟ้าดับ กระปุกเกียร์ดาวเคราะห์มีประสิทธิภาพมากกว่า เบากว่า และเหมาะสำหรับการใช้งานที่คุณต้องการความเร็วสม่ำเสมอและฟันเฟืองน้อยกว่า (ฟันเฟืองคือ "การเล่น" ระหว่างฟันเฟืองที่ทำให้ก้าวพลาด ส่งผลเสียต่อการทำงานที่แม่นยำ)
ฉันขอแนะนำเฟืองตัวหนอนสำหรับงานหนักที่ความเร็วต่ำ (เช่น โต๊ะโรงสีขนาดใหญ่) และดาวเคราะห์สำหรับงานเบาถึงปานกลางและแม่นยำ (เช่น สายการประกอบ) ฟันเฟืองถือเป็นเรื่องใหญ่สำหรับงาน CNC—ฟันเฟืองที่มากเกินไปหมายความว่าการตัดของคุณจะลดลงหนึ่งในพันของนิ้ว ซึ่งจะเพิ่มขึ้นอย่างรวดเร็วสำหรับงานใหญ่ หากคุณกำลังทำงานที่มีความแม่นยำสูง ให้มองหากระปุกเกียร์ที่มีฟันเฟืองน้อยกว่า 0.5 องศา กล่องเกียร์ลดราคาจำนวนมากมีองศา 2+ ซึ่งเหมาะสำหรับการเคลื่อนย้ายกล่อง แต่ไม่เหมาะสำหรับการตัดเฉือนชิ้นส่วนอะลูมิเนียมที่มีข้อผิดพลาด 0.001 นิ้ว ทำให้ชิ้นงานทั้งหมดเสียหาย
เรามาปิดท้ายด้วยรายการตรวจสอบสั้นๆ เพื่อให้แน่ใจว่าคุณจะไม่พลาดสิ่งใดไป:
- คำนวณโหลดทั้งแบบคงที่และไดนามิก เพิ่มปัจจัยด้านความปลอดภัย 20-30% ไม่ต้องใช้โหลดแบบคงที่อีกต่อไป!
- หาความเร็วและอัตราทดเกียร์ที่ต้องการเพื่อให้ได้อัตราการหมุนที่แน่นอน
- คำนวณแรงบิด จำไว้ว่านั่นคือแรงม้าของคุณ ไม่ใช่แรงม้า
- จับคู่สไตล์การติดตั้งให้เข้ากับพื้นที่ของคุณและการออกแบบโต๊ะหมุน
- คำนึงถึงสภาพแวดล้อมของคุณ (ฝุ่น ความชื้น อุณหภูมิ) เพื่อเลือกวัสดุและซีลที่เหมาะสม
- ตัดสินใจเลือกระหว่างกระปุกเกียร์หนอนหรือดาวเคราะห์ตามความต้องการการใช้งานของคุณในด้านแรงบิด ความแม่นยำ และการล็อค
- ตรวจสอบว่ากระปุกเกียร์สามารถใช้งานได้ตามกำหนดการบำรุงรักษาการทำงานของคุณหรือไม่
ท้ายที่สุดแล้ว ข้อผิดพลาดที่เลวร้ายที่สุดที่คุณสามารถทำได้คือการรีบเร่ง ฉันเคยเห็นลูกค้าประหยัดเงินได้ 100 ดอลลาร์สำหรับกระปุกเกียร์ราคาถูก แต่กลับสูญเสียเวลาหยุดทำงานไป 10,000 ดอลลาร์เมื่อมันพัง งานของเราในฐานะซัพพลายเออร์อุปกรณ์โต๊ะหมุนไม่ได้เป็นเพียงการขายชิ้นส่วนให้คุณเท่านั้น แต่ยังช่วยคุณเลือกกระปุกเกียร์ที่เหมาะกับงานเฉพาะของคุณอีกด้วย ไม่ว่าคุณจะสร้างเครื่องจักรยานยนต์ตามสั่ง สายการบรรจุ หรือการตั้งค่า CNC ขนาดใหญ่ เราสามารถจับคู่คุณกับกระปุกเกียร์ที่เหมาะสม รวมถึงชิ้นส่วนเสริมทั้งหมดที่คุณต้องการ ตั้งแต่ส่วนประกอบยานยนต์สั่งทำพิเศษไปจนถึงปลอกปลอกเพลาที่มีความแม่นยำ
หากคุณเบื่อกับการคาดเดา หรือมีโปรเจ็กต์เฟืองโต๊ะหมุนและคุณต้องเรียกใช้ข้อมูลจำเพาะกระปุกเกียร์โดยผู้ที่ใช้ระบบเหล่านี้จริงๆ ทุกวัน โปรดติดต่อเรา เราไม่ได้ทำแบบเดียวสำหรับทุกคน และเราไม่เพิ่มจำนวนเพื่อขาย มาทำให้การตั้งค่าโต๊ะหมุนของคุณใช้งานได้ ไม่ใช่พังใน 6 เดือน
